ডায়মন্ড ভিত্তিক হেটেরোইনটারফেসের জন্য তাপ ব্যবস্থাপনা গবেষণায় অর্জিত নতুন অগ্রগতি



বৈদ্যুতিক যানবাহন, ডেটা সেন্টার এবং নতুন এনার্জি সিস্টেমের দ্রুত বিকাশের সাথে, উচ্চ-শক্তির ইলেকট্রনিক ডিভাইসগুলি ক্রমাগত উচ্চতর শক্তি ঘনত্বের দিকে-বিকশিত হচ্ছে৷ একইসঙ্গে, এই ডিভাইসগুলির মধ্যে অভ্যন্তরীণ তাপ প্রবাহের ঘনত্ব ক্রমাগত বাড়তে থাকে-স্থানীয় হটস্পটগুলি মাঝে মাঝে 1200–4500 W/cm² এর তীব্রতায় পৌঁছায়-যার ফলে "তাপ অপচয় ক্ষমতা" ধীরে ধীরে একটি নিছক সহায়ক উপাদান থেকে পরিবর্তিত হয় যা ডিভাইসের কার্যকারিতা এবং কার্যক্ষমতা উভয়ই নির্ণয় করে। এই পটভূমিতে, ঐতিহ্যগত সিলিকন-ভিত্তিক উপাদানগুলি-তাদের অন্তর্নিহিত তাপ পরিবাহিতা এবং উচ্চ{10}}তাপমাত্রা সহনশীলতার সীমাবদ্ধতার দ্বারা সীমাবদ্ধ-এই নতুন প্রজন্মের উচ্চ ক্ষমতার ডিভাইসগুলির চাহিদা মেটাতে ক্রমশই অক্ষম-যার ফলে শিল্পকে কোনো উপাদানের ত্বরান্বিত করতে বাধ্য করে। তাপ পরিবাহিতা।



অগণিত প্রার্থী উপকরণগুলির মধ্যে, হীরা এবং কার্বন ন্যানোটিউব (CNTs) তাদের ব্যতিক্রমী উচ্চ তাপ পরিবাহিতা কারণে উল্লেখযোগ্য মনোযোগ অর্জন করেছে। হীরা 2000 W/m·K-এর বেশি তাপীয় পরিবাহিতা নিয়ে গর্ব করে, যখন কার্বন ন্যানোটিউব এই সংখ্যাকেও ছাড়িয়ে যায়, 3000 W/m·K-এর বেশি; তদুপরি, এই দুটি উপাদান দ্বারা ভাগ করা কাঠামোগত এবং রাসায়নিক সামঞ্জস্য তাদের অত্যন্ত দক্ষ তাপীয় ইন্টারফেস নির্মাণের জন্য অপার সম্ভাবনার সাথে সমৃদ্ধ করে।

যাইহোক, ব্যবহারিক প্রয়োগে-এমনকি যখন উপাদান উপাদানগুলি নিজেরাই চমৎকার অন্তর্নিহিত তাপীয় বৈশিষ্ট্য ধারণ করে-বিচ্ছিন্ন পদার্থের মধ্যে অবস্থিত ইন্টারফেসটি সর্বদা উল্লেখযোগ্য তাপীয় প্রতিরোধের পরিচয় দেয়, যার ফলে সামগ্রিক তাপ অপচয়কে সীমাবদ্ধ করে এমন একটি জটিল বাধা হিসাবে আবির্ভূত হয়। ফলস্বরূপ, ইন্টারফেসিয়াল স্তরে তাপ পরিবহন বৈশিষ্ট্যগুলিকে কীভাবে অপ্টিমাইজ করা যায় সেই প্রশ্নটি তাপ ব্যবস্থাপনার সমসাময়িক ক্ষেত্রের মধ্যে একটি গুরুত্বপূর্ণ গবেষণা সীমান্ত হিসাবে আবির্ভূত হয়েছে।

সম্প্রতি, ইউনিভার্সিটি অফ সায়েন্স অ্যান্ড টেকনোলজি বেইজিং-এর লি চেংমিং-এর নেতৃত্বে গবেষণা দল *ইন্টারন্যাশনাল জার্নাল অফ হিট অ্যান্ড ম্যাস ট্রান্সফার*-এ "{0}}ভারসাম্যপূর্ণ আণবিক গতিবিদ্যার মাধ্যমে ডায়মন্ড/সিএনটি হেটেরোস্ট্রাকচারে ইন্টারফেসিয়াল থার্মাল রেজিস্ট্যান্সের তদন্ত" শীর্ষক একটি গবেষণাপত্র প্রকাশ করেছে। এই অধ্যয়নটি পদ্ধতিগতভাবে-পারমাণবিক স্কেলে-ইন্টারফেসিয়াল থার্মাল রেজিস্ট্যান্সকে প্রভাবিত করে সেই সাথে ডায়মন্ড/সিএনটি হেটেরোস্ট্রাকচারের মধ্যে এর মড্যুলেশনের অন্তর্নিহিত প্রক্রিয়াগুলিকে প্রভাবিত করে।

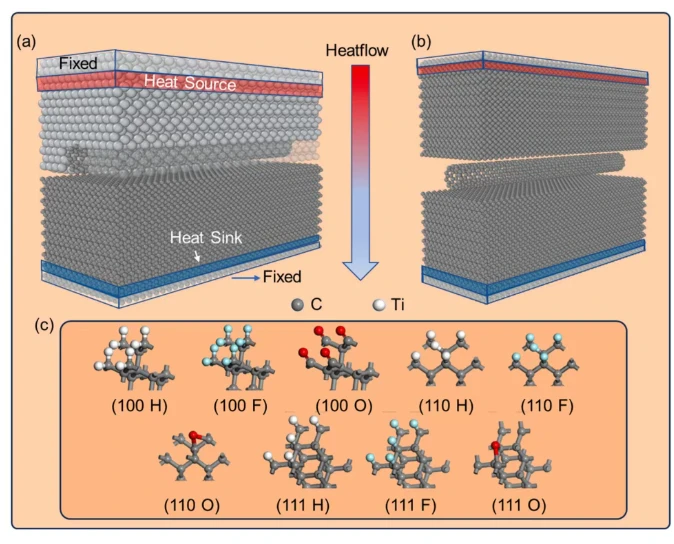

গবেষণার ফলাফলগুলি প্রকাশ করে যে ইন্টারফেসিয়াল কাঠামো তাপ প্রতিরোধের উপর গভীর প্রভাব ফেলে। বিশেষত, একটি টাইটানিয়াম (Ti) আবরণ স্তরের প্রবর্তনের ফলে আন্তঃফেসিয়াল তাপীয় প্রতিরোধের একটি তীব্র হ্রাস ঘটে, এটি প্রায় 41.6 m²·K/GW থেকে মাত্র 7.89 m²·K/GW-তে নেমে আসে। এই পর্যবেক্ষিত স্থানান্তরটি দেখায় যে সিএনটি এবং ডায়মন্ড সাবস্ট্রেটের মধ্যে একটি ট্রানজিশনাল লেয়ার ইন্টারপোজিং কার্যকরভাবে ইন্টারফেসিয়াল যোগাযোগকে উন্নত করতে পারে এবং ফোনন কাপলিংয়ের জন্য উপলব্ধ চ্যানেলগুলিকে বাড়িয়ে তুলতে পারে, যার ফলে তাপ পরিবাহনের দক্ষতায় উল্লেখযোগ্য উন্নতি হয়। আরও বিশ্লেষণ প্রকাশ করে যে বিভিন্ন স্ফটিক সমতল অভিযোজনের মধ্যে, (100) সমতল ক্রমাগতভাবে সর্বনিম্ন ইন্টারফেসিয়াল তাপীয় প্রতিরোধের প্রদর্শন করে, ইঙ্গিত করে যে স্ফটিক অভিযোজন ইন্টারফেসিয়াল পারমাণবিক বিন্যাস এবং মিথস্ক্রিয়াতে একটি উল্লেখযোগ্য প্রভাব ফেলে।



সারফেস মড্যুলেশন সম্পর্কে, সমীক্ষাটি দেখায় যে বেশিরভাগ পৃষ্ঠের পরিবর্তনগুলি ইন্টারফেসিয়াল থার্মাল ট্রান্সপোর্ট বৈশিষ্ট্যগুলিকে উন্নত করতে সক্ষম, ফ্লোরিন (F) পরিবর্তনের ফলে সবচেয়ে স্পষ্ট প্রভাব পাওয়া যায়। সর্বোত্তম অবস্থার অধীনে, ইন্টারফেসিয়াল তাপীয় প্রতিরোধকে প্রায় 4.45 m²·K/GW-অপরিবর্তিত ইন্টারফেসের তুলনায় একটি উল্লেখযোগ্য হ্রাস করা যেতে পারে। একইসঙ্গে, তাপীয় প্রতিরোধের উপর পৃষ্ঠের কভারেজের প্রভাব একটি অরৈখিক বৈশিষ্ট্য প্রদর্শন করে: কভারেজ বাড়ার সাথে সাথে আন্তঃফেসিয়াল তাপীয় প্রতিরোধ সাধারণত হ্রাস পায়, আনুমানিক 75% কভারেজে সর্বনিম্ন মান পৌঁছায়; যাইহোক, এই বিন্দুর বাইরে কভারেজ বাড়ানো আসলে অপ্টিমাইজেশান প্রভাবকে হ্রাস করতে পারে। এই ফলাফলটি পরামর্শ দেয় যে, ব্যবহারিক বানোয়াট প্রক্রিয়াগুলিতে, সম্পূর্ণ পৃষ্ঠ কভারেজ অনুসরণ করা অপ্রয়োজনীয়; বরং, একটি সর্বোত্তম কাঠামোগত শাসন বিদ্যমান।



সামগ্রিকভাবে, এই অধ্যয়নটি ডায়মন্ড/সিএনটি সিস্টেমে ইন্টারফেসিয়াল তাপীয় প্রতিরোধের মড্যুলেট করার জন্য নিয়মতান্ত্রিকভাবে নীতিগুলি ব্যাখ্যা করে। এটি ইন্টারফেসিয়াল থার্মাল ট্রান্সপোর্টে "ক্রিস্টাল প্লেন ওরিয়েন্টেশন-সারফেস পরিবর্তন-কভারেজ" ট্রায়াডের সিনারজিস্টিক প্রভাবগুলিকে স্পষ্ট করে এবং ফোনন-স্তরের পদার্থবিদ্যায় ভিত্তি করে একটি সমন্বিত ব্যাখ্যা প্রদান করে। ফলাফলগুলি দেখায় যে (100) ক্রিস্টাল প্লেন নির্বাচন করে, F পরিবর্তন প্রবর্তন করে এবং কভারেজ অপ্টিমাইজ করে, ইন্টারফেসিয়াল তাপীয় প্রতিরোধকে কার্যকরভাবে হ্রাস করা যেতে পারে, যার ফলে উচ্চ ক্ষমতার ইলেকট্রনিক ডিভাইসগুলির তাপ ব্যবস্থাপনা ডিজাইনের জন্য একটি পরিষ্কার পথ অফার করা যায়।



অ্যাপ্লিকেশন স্তরে, এই কাজটি হীরা/CNT যৌগিক তাপ ব্যবস্থাপনা সামগ্রীর নকশার জন্য একটি গুরুত্বপূর্ণ তাত্ত্বিক ভিত্তি প্রদান করে এবং CNTFETs এবং GaN-অন-ডায়মন্ড স্ট্রাকচারের মতো অভিনব ডিভাইসগুলির তাপীয় অপ্টিমাইজেশনের জন্য মূল্যবান অন্তর্দৃষ্টি প্রদান করে। তদ্ব্যতীত, আণবিক গতিবিদ্যা সিমুলেশনের উপর ভিত্তি করে পদ্ধতিগত বিশ্লেষণ পরীক্ষামূলক পদ্ধতির সময় ট্রায়াল-এবং-এরর খরচ কমাতে সাহায্য করে এবং ইন্টারফেসিয়াল ইঞ্জিনিয়ারিং ডিজাইনের দক্ষতা বাড়ায়।



সামনের দিকে তাকিয়ে, কাগজটি নোট করে যে প্রস্তাবিত ইন্টারফেসিয়াল মড্যুলেশন কৌশলগুলির আরও পরীক্ষামূলক বৈধতা প্রয়োজনীয়। উপরন্তু, বৃহৎ অঞ্চলের হীরার সামগ্রীর জন্য তৈরির কৌশলগুলিকে অগ্রসর করার এবং ক্রিস্টাল ওরিয়েন্টেশন নিয়ন্ত্রণ প্রযুক্তির উন্নতির দিকে প্রচেষ্টাকে অবশ্যই নির্দেশিত করতে হবে৷ তদুপরি, ইন্টারফেসিয়াল পরিবর্তনের জন্য নিয়ন্ত্রণযোগ্য এবং স্থিতিশীল প্রক্রিয়াগুলির বিকাশ-এর পাশাপাশি প্রকৃত ইলেকট্রনিক ডিভাইসগুলিতে এই কাঠামোগত নকশাগুলির সফল সংহতকরণ-ভবিষ্যত গবেষণার জন্য গুরুত্বপূর্ণ দিকনির্দেশ রয়ে গেছে।
